Máy cán màng tấm với điều khiển Servo để cán giấy carton sóng 5 lớp và nhiều loại cán màng

• Cán kết hợp hai tấm carton sóng và bất kỳ tấm trên nào để tạo ra sản phẩm 2 lớp, 3 lớp, 4 lớp, 5 lớp, 7 lớp
• Xử lý nhiều loại cán màng: carton sóng + carton sóng + bìa cứng, carton sóng + bìa cứng, bìa cứng + bìa xám + bìa cứng, v.v.
• Tự động phát hiện giấy với công nghệ hiệu chỉnh servo để căn chỉnh giấy trên-dưới chính xác
• Hệ thống điều khiển động cơ servo nhập khẩu với đai hút NITTA Nhật Bản và cấp liệu mép trước
• Giá đỡ đa chức năng chứa vật liệu carton sóng bị cong
• Con lăn keo thép không gỉ 160mm với mài anilox tinh để phủ đều
• Bệ nâng hai mục đích với cấu trúc xếp chồng trước
• Con lăn phủ polyethylene để nhả keo tự động
• Hệ thống keo tuần hoàn giảm lãng phí và ổn định độ bám dính
• Điều chỉnh máy bằng một lần chạm thông qua nhập kích thước giấy
• Hệ thống giám sát video tích hợp

• Hệ thống điều khiển truyền động tiên tiến với điều chỉnh kích thước giấy tự động
• Ghép nối tốc độ cao bằng máy tính (lên đến 12.000 chiếc/giờ)
• Đầu cấp khí kiểu Chuanliu với nhiều bộ vòi phun
• Hệ thống khối Feida để xử lý bìa cứng xếp chồng thấp
• Nhiều mắt điện để căn chỉnh giấy chính xác
• Điều khiển điện tử đầy đủ chức năng với giám sát HMI và PLC
• Tự động bổ sung keo với hệ thống tái chế

Hiển thị chi tiết

1. Điều khiển màn hình cảm ứng

Chỉ cần cài đặt trên màn hình cảm ứng, kích thước sẽ được điều chỉnh tự động.


Với hệ thống căn chỉnh bên. Làm cho độ chính xác cán màng cao hơn. Và với hai servo Yaskawa để giữ độ chính xác cán màng cao.

4. Cấu hình điện.

Chủ yếu sử dụnghệ thống điệnnhập khẩu để đảm bảo máy ổn định, hiệu quả cao và ít lỗi. Sử dụng kết hợp giao diện người-máy và PLC, hiển thị tất cả thông tin trên màn hình.

1. Máy được trang bị 13 động cơ servo, đạt được điều khiển servo toàn diện.
2. PLC nhập khẩu của Đức đảm bảo sự ổn định và độ bền.
3. Tất cả các thiết bị điện được đặt trong một tủ điều khiển, giúp việc bảo trì dễ dàng hơn.

1. Sử dụng bốn camera độ nét cao, trạng thái hoạt động của máy được giám sát liên tục.
2. Các con lăn ép được làm bằng vật liệu đặc biệt để ngăn chặn hoạt động rủi ro của việc chà tay. Đường kính trống con lăn ép là 150mm.
3. Một tay cầm điều khiển từ xa được đặt bên cạnh con lăn.

6, Bộ cấp liệu không trục. Nó có thể cấp giấy ổn định hơn.

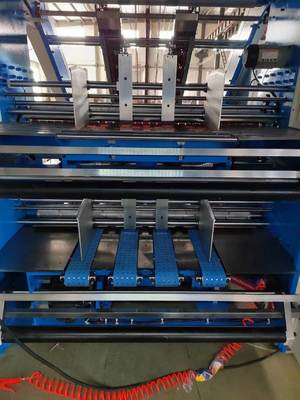

1. Được trang bịbộ cấp liệu servo tốc độ cao,Phía trước và phía sau của bộ cấp liệuđược điều khiển bằng động cơ servo. Sau khi nhập kích thước giấy, nó sẽ được định vị tự động. Cảnâng giấy vàbộ hút đẩyđều có thể điều chỉnh tự dođể đảm bảo rằng dù giấy dày hay mỏngđều có thể được cấp nhanh chóng và trơn tru.2. Bơm chân không
   Becker

3. Được trang bị hệ thống phát hiện giấy đôi.Được trang bị
cảm biến


và

1. động cơ servo,điều khiển các tấm trên thực hiện hành động bù độc lập để đảm bảo độ chính xác cao.Thiết kế của

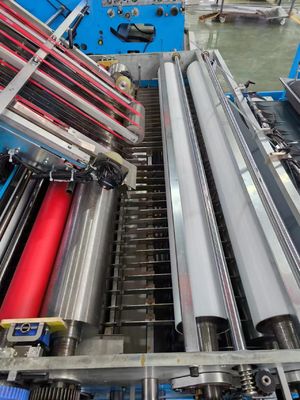

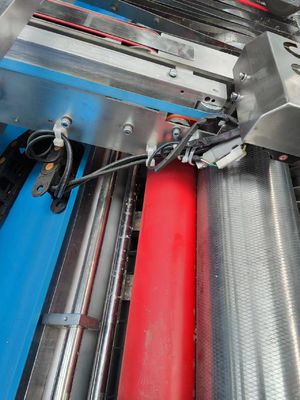

2. con lăn aniloxthép không gỉ lớn (đường kính 160mm) ổn định và hiệu quả cao,phủ đều và tiết kiệm lượng keo.
3. Sử dụng hệ thống keo tuần hoàn để giảm hao hụt keo và ổn định hiệu quả bám dính của keo.
4. Thiết bị giữ keo độc đáo cho phép keo lưu thông hoặc có thể đóng hoàn toàn mà không cần lưu thông. Có thể sử dụng các loại keo khác nhau và các tùy chọn lựa chọn phong phú hơn.

8, Hệ thống xếp chồng trước.

1. Xếp chồng giấy trước trong điều kiện không dừng, nâng cao hiệu quả. Chiều rộng của bộ xếp chồng trướcđược điều khiển bằng động cơ,kích thước giấy được định vị tự động. Bệ nâng hai mục đích
2. ,chúng tôicó thể sử dụng cấu trúcbộ xếp chồng trướcđể đẩy giấy xếp chồng trước vào bệ.
3. Chúng tôi cũng có thểđẩy chồng giấy trực tiếp vào bệ. Và bệ có thể được điều chỉnh theo tình hình thực tế của chồng giấy.
4. Bệ tầng thứ hai có thể di chuyển sang trái và sang phải tự động.

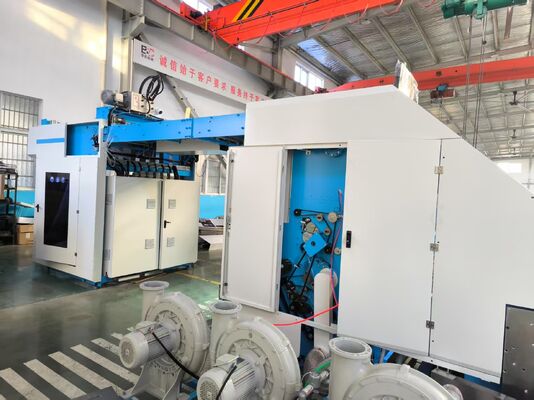

9. Hệ thống bôi trơn tự động và quạt hút lớn.

1. Bôi trơn ổ trục định kỳ để kéo dài tuổi thọ của ổ trụcvà tiết kiệm chi phí.
2. Quạt lưu lượng lớn có thể được kiểm soát dễ dàng hơn đối với các vật liệu carton sóng đã bị biến dạng.

10.Điều chỉnh áp lực con lăn bằng servo và hệ thống đo độ dày

1. Hệ thống áp dụng hệ thống điều khiển riêng biệt cho động cơ keo và động cơ chính. Khi động cơ chính dừng, động cơ con lăn keo chạy ở tốc độ thấp, giúp tiết kiệm điện và ngăn ngừa keo tràn.
2. Được trang bị hệ thống điều chỉnh thông minh toàn diện, có thể điều chỉnh kích thước giấy một cách thông minh.Thực hiện thao tác chuyển đổi đơn hàng nhanh chóng
3. Hệ thống phát hiện độ dày tự động cho các trang bìa giấy,

Không cần đo thủ công độ dày.

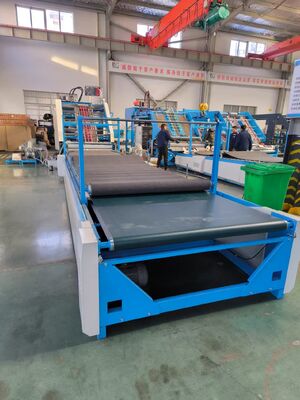

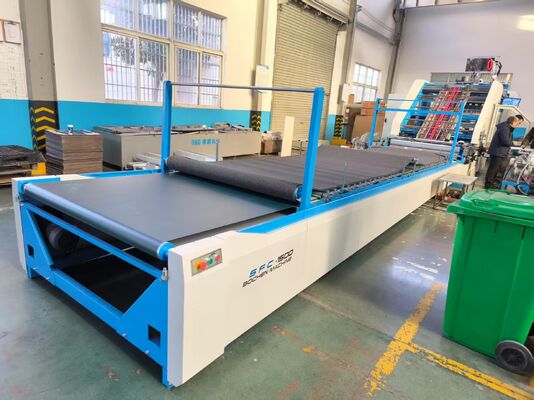

11. Hệ thống băng tải ép.
