Thiết bị cán màng tấm lên tấm 5 lớp độ chính xác cao cho giấy sóng với điều khiển và hiệu chỉnh servo tự động

    Thiết bị cán màng 5 lớp chính xác cao cho giấy sóng với Điều khiển và Hiệu chỉnh Servo tự động


Đặc điểm hiệu suất

● Máy này có thể cán kết hợp hai tấm bìa sóng và bất kỳ loại giấy mặt nào. Nó có thể sản xuất ván hai lớp (bìa cứng + bìa cứng), 3 lớp, 4 lớp, 5 lớp, 7 lớp và các sản phẩm khác.

● Loại cán: sóng + sóng + bìa cứng, sóng + sóng, sóng + bìa cứng, bìa cứng + bìa cứng, bìa cứng + ván xám + bìa cứng, v.v.

● Tự động phát hiện giấy trên và dưới, công nghệ hiệu chỉnh servo tự động. Giúp giấy trên tự động theo dõi và khớp với giấy dưới, và độ chính xác cao.

● Bộ phận cấp giấy dưới sử dụng hệ thống điều khiển động cơ servo nhập khẩu, với đai hút NITTA của Nhật Bản và cùng với hệ thống cấp cạnh.


● Giá đỡ đa chức năng của giấy dưới phù hợp với giấy sóng cong.

● Trục lăn keo bằng thép không gỉ lớn (160mm) với mài anilox mịn để đảm bảo lớp phủ keo đều ngay cả ở lượng keo tối thiểu.

● Bàn nâng hai công dụng, chúng ta có thể sử dụng cấu trúc xếp trước để đẩy chồng giấy vào bàn. Chúng ta cũng có thể đẩy chồng giấy trực tiếp vào bàn.

● Vật liệu polyetylen đặc biệt trên bề mặt của trục lăn tráng và trục lăn ép, keo tự động rơi ra, không cần chà xát.

● Sử dụng hệ thống keo tuần hoàn để giảm hao keo và ổn định hiệu quả bám dính keo.

● Điều chỉnh một chạm của toàn bộ máy (chỉ cần nhập kích thước giấy).

● Giám sát video.

Thông số:




Đặc điểm cấu trúc:
◆ Áp dụng hệ thống điều khiển truyền động hàng đầu thế giới, chỉ cần nhập kích thước giấy, hệ thống tự động điều chỉnh.

◆ Lắp ráp tốc độ cao bằng máy tính, lên đến 12.000 tờ mỗi giờ.

◆ Đầu cấp khí kiểu Chuanliu, với bốn bộ vòi phun phía trước và bốn bộ vòi hút.

◆ Khối Feida sử dụng bìa cứng xếp thấp, có thể lắp giấy vào pallet và có thể lắp đặt bộ xếp trước có hỗ trợ đường ray

◆ Sử dụng nhiều bộ mắt điện để biết vị trí trước của đường dưới và làm cho động cơ servo ở cả hai bên của giấy mặt quay độc lập để bù cho việc căn chỉnh giấy trên và dưới, chính xác và trơn tru.

◆ Hệ thống điều khiển điện tử đầy đủ chức năng, sử dụng giao diện người-máy và hiển thị mô hình chương trình PLC, có thể tự động phát hiện điều kiện hoạt động và hồ sơ công việc.

◆ Hệ thống bổ sung keo tự động có thể tự động bù cho keo bị mất và phối hợp với tái chế keo.



GIỚI THIỆU CHI NHÁNH:
1. CẤP GIẤY DƯỚI


Sử dụng hệ thống cấp cạnh kép. Nó có thể giữ cho giấy dưới được cấp đều hơn. Và nó cũng có thể cấp bìa cứng.


2. CƠ CHẾ CẤP GIẤY MẶT

Cả việc nâng giấy và vòi phun cấp giấy của bộ nạp tự động tốc độ cao đều có thể được điều chỉnh tự do để thích ứng với cả giấy mỏng và dày. Cùng với bơm Becker. Đảm bảo giấy trên được cấp chạy nhanh và trơn tru.


3. HỆ THỐNG ĐIỆN

Được thiết kế theo yêu cầu CE của Châu Âu, đảm bảo máy ổn định, hiệu quả cao và ít hỏng hóc. Sử dụng giao diện người-máy và kết hợp PLC, hiển thị tất cả thông tin, chẳng hạn như cảnh báo, phát hiện lỗi, lỗi và tốc độ hoạt động, v.v. trên màn hình trong nháy mắt.


4. BỘ PHẬN XẾP TRƯỚC

Hệ thống xếp trước với chức năng cài đặt trước có thể được thiết lập theo kích thước giấy thông qua màn hình cảm ứng và được định hướng tự động để giảm thời gian thiết lập một cách hiệu quả.



5. TRUYỀN ĐỘNG

Đai đồng bộ Gates cùng với vòng bi SKF được sử dụng làm truyền động chính để đảm bảo độ ổn định. Cả trục lăn ép, trục lăn làm ẩm và van keo đều có thể dễ dàng điều chỉnh bằng tay cầm với bộ mã hóa cơ học.

6.Hệ thống định vị trái-phải

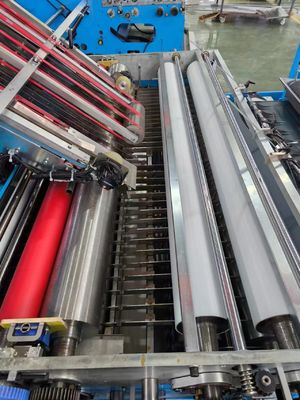

7. HỆ THỐNG ĐỊNH VỊ & TRỤC LĂN KEO


Việc sử dụng nhiều bộ cảm biến quang điện ở vị trí tương đối của giấy dưới,
điều khiển giấy trên ở cả hai bên của động cơ servo để thực hiện hành động bù độc lập, để định vị chính xác giấy trên và giấy dưới.
Trục lăn bằng thép không gỉ, không bao giờ bị gỉ, sau khi mài hẹp,
giúp đảm bảo lượng keo tối thiểu được phủ đều.
Trục lăn xuống được làm sạch bằng trục lăn nước.


8. HỆ THỐNG VẬN HÀNH MÀN HÌNH CẢM ỨNG


Nó áp dụng điều khiển tập trung của màn hình cảm ứng, nhận ra đối thoại người-máy với giao diện người-máy có độ phân giải cao và nhận ra việc giám sát động thời gian thực của hoạt động và lỗi, giúp việc điều chỉnh và khắc phục sự cố thuận tiện hơn



9. HỆ THỐNG CẤP CẠNH (TÙY CHỌN)


Hệ thống này là tùy chọn, phù hợp hơn với giấy dưới khổ lớn và dày.


10. BỘ NẠP SERVO KHÔNG TRỤC(TÙY CHỌN)


Hệ thống này là tùy chọn, phù hợp hơn với giấy trên khổ dài.

11. HỆ THỐNG HÚT LỚN CHO GIẤY DƯỚI(TÙY CHỌN)


Hệ thống này là tùy chọn, nếu sản phẩm của bạn có bìa cứng, bìa sóng và 3 hoặc 5 lớp. bạn có thể chọn hệ thống này.


12. HỆ THỐNG BÔI TRƠN TỰ ĐỘNG (TÙY CHỌN)


Bôi trơn vòng bi thường xuyên để kéo dài tuổi thọ của vòng bi


13. GIÁM SÁT VIDEO (TÙY CHỌN)


Tùy chọn này có thể theo dõi máy đang chạy, người vận hành không cần đi lại quanh máy thường xuyên.

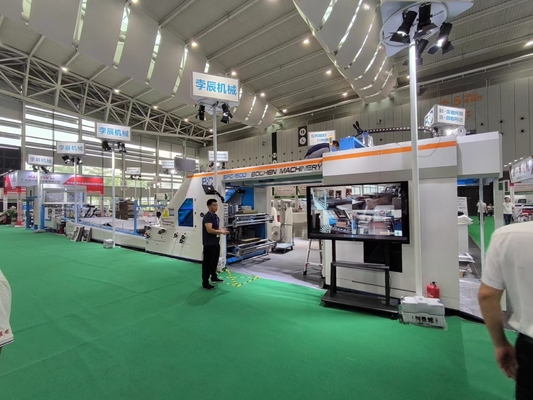

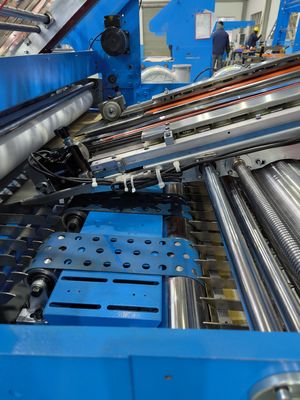

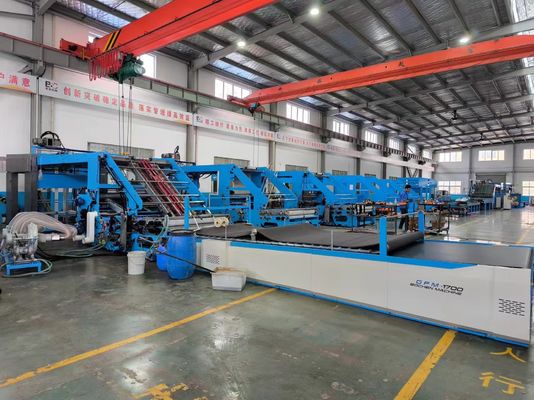

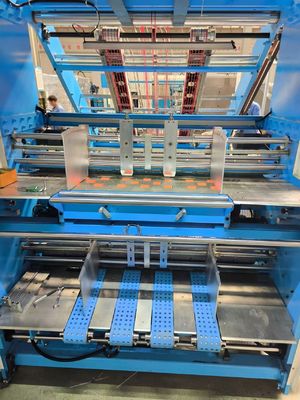

Hình ảnh máy
