Máy cán màng sóng tốc độ cao GFS1500 với trục anilox thép không gỉ lớn để cán màng giấy

Máy cán màng sóng tốc độ cao GFS1500 bằng trục lăn anilox thép không gỉ lớn để cán sóng

Đặc điểm hiệu suất:

● Hệ thống cấp giấy cạnh trước. Không có cấu trúc áp lực cấp giấy, không làm hỏng giấy sóng và tăng cường khả năng chịu áp lực của giấy sóng.

● Áp dụng hệ thống căn chỉnh lớp trên để đảm bảo độ chính xác cao. Chế độ cấp giấy có thể được chọn là loại giấy chồng lên nhau hoặc loại giấy tách rời.

● Thiết kế kỹ thuật số thực hiện điều chỉnh tự động lượng keo. Tự động điều chỉnh khe hở của trục lăn keo (tự động theo độ dày của lớp dưới).

● Thiết kế trục lăn anilox thép không gỉ lớn (đường kính 160mm) ổn định và hiệu quả cao, tráng đều và tiết kiệm lượng keo.

● Tự động phát hiện giấy trên và giấy dưới, công nghệ hiệu chỉnh servo tự động. Giúp giấy trên tự động theo dõi và khớp với giấy dưới, và độ chính xác cao.

● Bàn nâng hai mục đích, chúng ta có thể sử dụng cấu trúc xếp trước để đẩy giấy xếp trước vào bàn. Chúng ta cũng có thể đẩy chồng giấy trực tiếp vào bàn.

● Giá đỡ đa chức năng của giấy dưới phù hợp với giấy sóng cong.

● Sử dụng hệ thống keo tuần hoàn để giảm hao keo và ổn định hiệu quả bám dính keo.

● Điều chỉnh toàn bộ máy bằng một cú nhấp chuột (chỉ cần nhập kích thước giấy).

● Chức năng bộ nhớ đơn hàng, một cú nhấp chuột để chuyển đơn hàng trước đó, tiện lợi và nhanh chóng.

● Giám sát video.

Thông số:

Đặc điểm cấu trúc:
◆ Áp dụng hệ thống điều khiển truyền động hàng đầu thế giới, chỉ cần nhập kích thước giấy, hệ thống sẽ tự động điều chỉnh.

◆ Dán tốc độ cao bằng máy tính, lên đến 18.000 tờ mỗi giờ.

◆ Đầu cấp khí kiểu Chuanliu, với bốn bộ vòi phun phía trước và bốn bộ vòi hút.

◆ Khối Feida sử dụng bìa xếp thấp, có thể dán giấy vào pallet và có thể lắp đặt bộ xếp trước có hỗ trợ đường ray

◆ Sử dụng nhiều bộ mắt điện để biết vị trí tiến của đường dưới và làm cho động cơ servo ở cả hai bên của giấy mặt tự xoay độc lập để bù đắp cho việc căn chỉnh giấy trên và dưới, chính xác và trơn tru.

◆ Hệ thống điều khiển điện tử đầy đủ chức năng, sử dụng giao diện người-máy và hiển thị mô hình chương trình PLC, có thể tự động phát hiện điều kiện hoạt động và ghi lại công việc.

◆ Hệ thống bổ sung keo tự động có thể tự động bù cho lượng keo bị mất và phối hợp với việc tái chế keo.



GIỚI THIỆU CHI TIẾT:

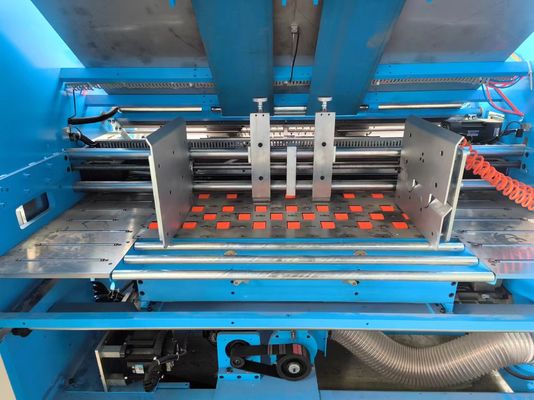

1. CẤP GIẤY DƯỚI

Sử dụng hệ thống điều khiển điện động cơ Servo nhập khẩu, với hút NITTA của Nhật Bản
băng tải để tạo ra bộ biến tần công suất hút và băng tải được làm sạch bằng trục lăn nước; Đã được cấp bằng sáng chế
công nghệ để đảm bảo giấy sóng và bìa cứng đi ra trơn tru và vận hành đơn giản.

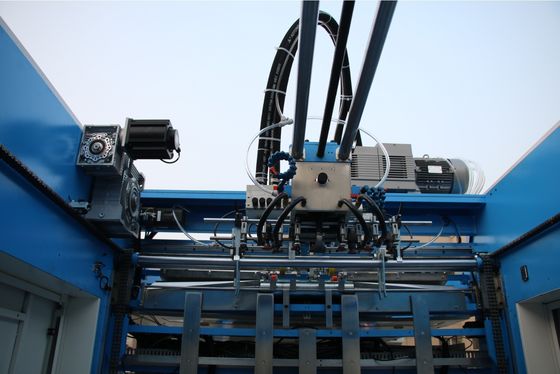

2. CƠ CHẾ CẤP GIẤY TỜ

Cả việc nâng giấy và vòi phun cấp giấy của bộ nạp tự động tốc độ cao đều có thể được điều chỉnh tự do để thích ứng với cả giấy mỏng và giấy dày. Cùng với bơm Becker. Đảm bảo giấy cấp trên chạy nhanh và trơn tru.

3. HỆ THỐNG ĐIỆN

Được thiết kế theo yêu cầu CE của Châu Âu, đảm bảo máy ổn định, hiệu quả cao và ít hỏng hóc. Sử dụng giao diện người-máy và kết hợp PLC, hiển thị tất cả thông tin, chẳng hạn như cảnh báo, phát hiện lỗi, lỗi và tốc độ hoạt động, v.v. trên màn hình trong nháy mắt.

4. PHẦN XẾP TRƯỚC

Hệ thống xếp trước với chức năng cài đặt trước có thể được thiết lập theo kích thước giấy thông qua màn hình cảm ứng và được định hướng tự động để giảm thời gian thiết lập một cách hiệu quả.

5. TRUYỀN ĐỘNG

Băng đồng bộ Gates cùng với vòng bi SKF được sử dụng làm truyền động chính để đảm bảo độ ổn định. Cả trục lăn áp lực, trục lăn làm ẩm và van keo đều có thể dễ dàng điều chỉnh bằng tay cầm với bộ mã hóa cơ học.

6.Hệ thống định vị trái-phải

7. HỆ THỐNG ĐỊNH VỊ & TRỤC LĂN KEO

Việc sử dụng nhiều bộ cảm biến quang điện ở vị trí tương đối của giấy dưới,
điều khiển giấy trên ở cả hai bên của động cơ servo để thực hiện hành động bù độc lập, để định vị chính xác giấy trên và giấy dưới.
Trục lăn thép không gỉ, không bao giờ bị gỉ, sau khi mài hẹp,
giúp đảm bảo lượng keo tối thiểu được tráng đều.
Trục lăn dưới được làm sạch bằng trục lăn nước.

8. HỆ THỐNG VẬN HÀNH MÀN HÌNH CẢM ỨNG

Nó áp dụng điều khiển tập trung của màn hình cảm ứng, thực hiện đối thoại người-máy với giao diện người-máy có độ phân giải cao và thực hiện giám sát động thời gian thực về hoạt động và lỗi, giúp điều chỉnh và khắc phục sự cố thuận tiện hơn

9. HỆ THỐNG HÚT LỚN CHO GIẤY DƯỚI

Hệ thống này là tùy chọn, nếu sản phẩm của bạn có bìa cứng, bìa sóng và 3 hoặc 5 lớp. bạn có thể chọn hệ thống này.

10. HỆ THỐNG BÔI TRƠN TỰ ĐỘNG

Bôi trơn vòng bi thường xuyên để kéo dài tuổi thọ của vòng bi

11. BỘ NẠP SERVO KHÔNG TRỤC(TÙY CHỌN)

Hệ thống này là tùy chọn, phù hợp hơn với các tờ giấy trên có kích thước dài.

12. GIÁM SÁT VIDEO (TÙY CHỌN)

Tùy chọn này có thể theo dõi máy đang chạy, người vận hành không cần đi lại xung quanh máy thường xuyên.

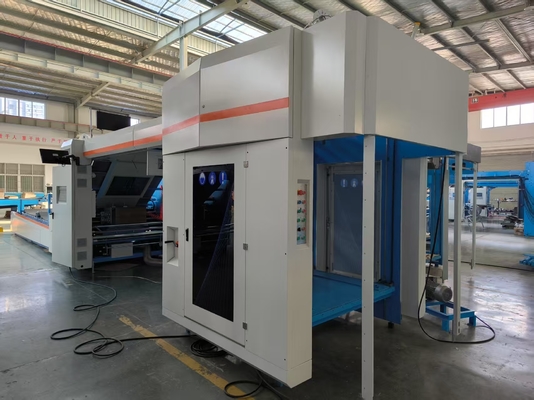

Hình ảnh máy
