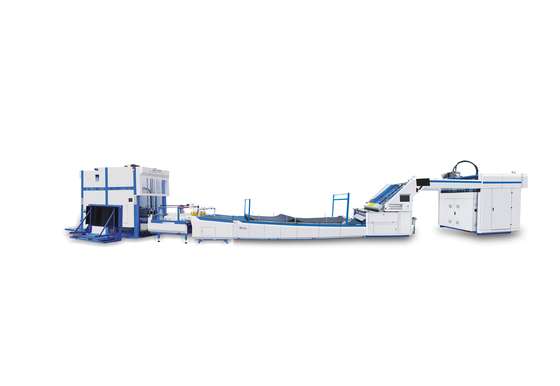

GFHD 1500 Máy làm mỏng giấy cao tốc 200m/min

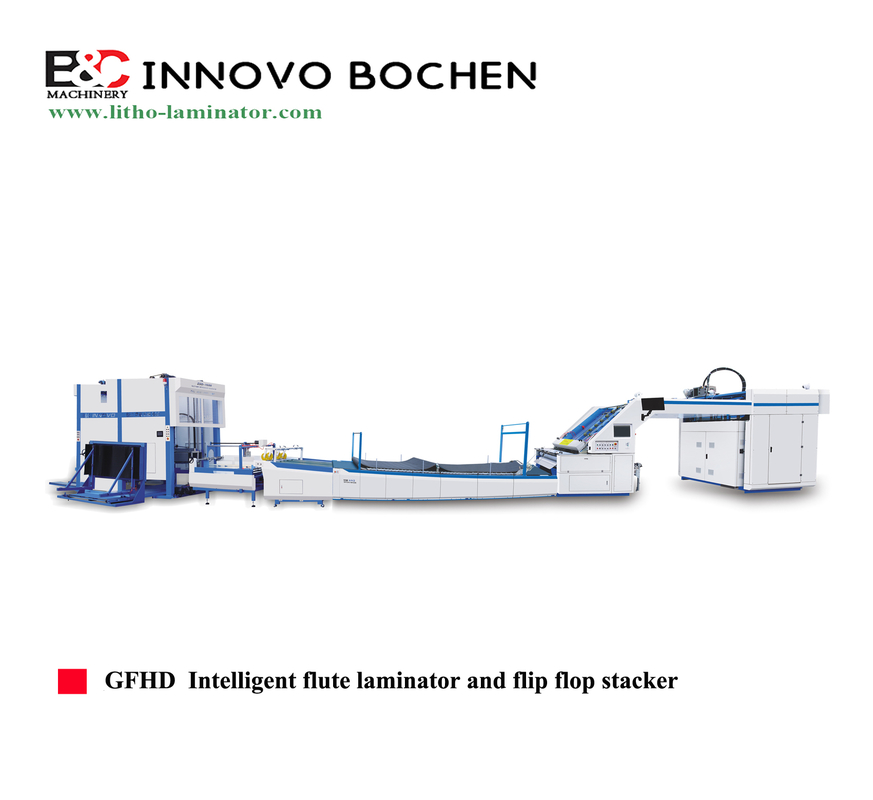

Máy dán và xếp chồng ván GFHD thông minh















GFH Máy dán ván tốc độ cao tự động





Tổng quan về máy:

GFH là thế hệ máy dán ván tốc độ cao tự động mới nhất do công ty chúng tôi phát triển. Giấy trên cùng của máy này áp dụng nguyên tắc nạp chồng của máy in offset và thước đo cạnh giấy trên cùng áp dụng thước đo cạnh chuyển động và nguyên tắc theo dõi và hiệu chỉnh bề mặt giấy servo. Và giấy dưới cùng sử dụng hai hệ thống cạnh trước, không có con lăn ép, sử dụng lực hút dòng chảy cao để nạp giấy, không gây áp lực lên giấy. Nó có thể làm tốt nhất để giữ nguyên loại ván. Nó có thể tự động phát hiện chiều cao của giấy gợn sóng, tự động điều chỉnh khoảng cách giữa các con lăn, tự động điều chỉnh lượng keo và không cần chà con lăn dán. Tốc độ dán tối đa có thể đạt 200 mét/phút (24.000 tờ/giờ). Tốc độ cao, hiệu quả cao và độ chính xác cao là sự lựa chọn lý tưởng của bạn.

Đặc điểm hiệu suất:

1. Tờ trên cùng Nạp chồng + hiệu chỉnh không dừng, tốc độ cao mà không làm mất độ chính xác. Tốc độ có thể đạt 180 mét/phút.

2. Hệ thống nạp cạnh trước tờ dưới cùng và nạp hút hấp thụ dòng chảy cao. Giấy dưới cùng đi vào con lăn keo trực tiếp (không chịu áp lực của con lăn, nó sẽ không phá hủy độ cứng của giấy gợn sóng), đảm bảo khả năng chịu áp lực của giấy gợn sóng và giảm lượng keo xuống 30%, điều này không chỉ tiết kiệm tiền mà còn giải quyết hiện tượng keo quá mức.

3. Con lăn ép phía trước được làm bằng vật liệu polyfluoroethylene mới, không cần giặt, sau đó giảm cường độ lao động của người vận hành.

4. Toàn bộ máy không có tay cầm, điều chỉnh điện, phát hiện độ dày tự động, giảm cường độ của công việc đơn hàng và tăng thời gian làm việc hiệu quả.

5. Vì máy sử dụng nạp chồng, không có hiệu chỉnh khoảng cách mà không dừng, nên sản lượng thời gian đơn vị tăng 50%, điều này làm giảm đáng kể mức tiêu thụ điện năng của thời gian đơn vị và nó thực sự đang tăng sản xuất và tiết kiệm năng lượng.

6. Áp dụng hệ thống căn chỉnh tờ trên cùng để đảm bảo độ chính xác cao. Chế độ nạp có thể được chọn là loại tờ chồng hoặc loại tờ tách.

7. Thiết kế kỹ thuật số nhận ra việc điều chỉnh tự động lượng keo. Tự động điều chỉnh khoảng cách của con lăn dán (tự động theo độ dày của tờ dưới cùng).

8. Thiết kế con lăn anilox thép không gỉ lớn (đường kính 160mm) ổn định và hiệu quả cao, tráng đều và tiết kiệm lượng keo.

9. Tự động phát hiện giấy trên và dưới, công nghệ hiệu chỉnh servo tự động. Làm cho giấy trên cùng tự động theo dõi và phù hợp với giấy dưới cùng và độ chính xác cao.

10. Bàn nâng đa năng, chúng ta có thể sử dụng cấu trúc xếp trước để đẩy chồng giấy trước vào bàn. Chúng ta cũng có thể đẩy chồng giấy trực tiếp vào bàn.

11. Giá đỡ đa năng của giấy dưới cùng phù hợp với giấy gợn sóng cong.

12. Sử dụng hệ thống keo tuần hoàn để giảm hao keo và ổn định hiệu quả bám dính của keo.

13. Điều chỉnh một cú nhấp chuột của toàn bộ máy (chỉ cần nhập kích thước giấy).

14. Chức năng bộ nhớ đơn hàng, một cú nhấp chuột để chuyển đơn hàng trước đó, tiện lợi và nhanh chóng.

15. Giám sát video.

16. Tổng cộng 9 servo.









THÔNG SỐ KỸ THUẬT:

MODEL	GFH-1500	GFH-1700	GFH-1900	GFH-2200
Tờ tối đa	1500×1500mm	1700×1700mm	1900×1900mm	2200*2100mm
Tờ tối thiểu	360×380mm	360×400mm	500×500mm	500*500mm
Độ dày giấy trên cùng	120-800g	120-800g	120-800g	120-800g
Tốc độ tối đa	200m/phút	200m/phút	200m/phút	200m/phút
Độ chính xác	±0.8-1mm	±0.8-1mm	±0.8-1mm	±0.8-1mm
Công suất	22KW	25KW	27KW	30KW
Độ dày giấy dưới cùng	≤10mm(giấy gợn sóng A-F) ≥400g bìa cứng	≤10mm(giấy gợn sóng A-F) ≥400g bìa cứng	≤10mm(giấy gợn sóng A-F) ≥400g bìa cứng	≤10mm(giấy gợn sóng A-F) ≥400g bìa cứng
Tiêu thụ keo	B flute: 15g/㎡ E flute: 20g/㎡

GIỚI THIỆU CHI NHÁNH:
1. NẠP GIẤY DƯỚI CÙNG

Hệ thống nạp cạnh trước. Không có cấu trúc áp lực nạp không làm hỏng giấy gợn sóng và tăng cường khả năng chịu áp lực của giấy gợn sóng. Các bánh xe sử dụng vòng bi một chiều (giảm mài mòn của bánh xe cao su). Các bánh xe cao su rộng đảm bảo rằng giấy gợn sóng E, F và G không bị biến dạng. Nó cũng có thể chạy hơn 400gsm bìa cứng hoặc bảng màu xám.

2. CƠ CHẾ NẠP TỜ TRÊN CÙNG

Được trang bị bộ nạp trục không trục tốc độ cao và cùng với bơm chân không Becker. Mặt trước và mặt sau của bộ nạp được điều khiển bởi động cơ servo. Sau khi nhập kích thước giấy, nó sẽ được định vị tự động. Chế độ nạp có thể chọn loại tờ chồng hoặc loại tờ tách. Áp dụng hệ thống căn chỉnh tờ trên cùng để đảm bảo độ chính xác cao.

3. HỆ THỐNG ĐIỆN

Chủ yếu sử dụng hệ thống điện Siemens để đảm bảo máy ổn định, hiệu quả cao và ít hỏng hóc. Sử dụng giao diện người-máy và kết hợp PLC, hiển thị tất cả thông tin trên màn hình.

Chức năng bộ nhớ đơn hàng, một cú nhấp chuột để chuyển đơn hàng trước đó, tiện lợi và nhanh chóng.









4. PHẦN XẾP TRƯỚC

Xếp chồng giấy trước trong điều kiện không dừng, cải thiện hiệu quả.
Chiều rộng của bộ xếp trước được điều khiển bởi động cơ, kích thước của giấy được định vị tự động. Bàn nâng đa năng, chúng ta có thể sử dụng cấu trúc xếp trước để đẩy chồng giấy trước vào bàn. Chúng ta cũng có thể đẩy chồng giấy trực tiếp vào bàn. Và bàn có thể được điều chỉnh xung quanh tình hình thực tế của chồng giấy.





5. HỆ THỐNG ĐỊNH VỊ & CON LĂN KEO



Được trang bị cảm biến và động cơ servo, điều khiển các tờ trên cùng để thực hiện hành động bù độc lập để đảm bảo độ chính xác cao. Thiết kế con lăn anilox thép không gỉ lớn (đường kính 160mm) ổn định và hiệu quả cao, tráng đều và tiết kiệm keo.

Thiết kế kỹ thuật số nhận ra việc điều chỉnh tự động lượng keo. Tự động điều chỉnh khoảng cách của con lăn dán (tự động theo độ dày của tờ dưới cùng).



6. HỆ THỐNG BÔI TRƠN TỰ ĐỘNG





Bôi trơn vòng bi thường xuyên để kéo dài tuổi thọ của vòng bi và tiết kiệm chi phí.







7. Hệ thống nạp tờ trên cùng bằng băng tải lớn.







Nạp chồng giấy, tốc độ nhanh hơn và chạy ổn định hơn. và phù hợp hơn với giấy mỏng. Không bị kẹt khi chạy.

• Thiết kế con lăn ép mới.





Vật liệu polyfluoroethylene mới cho con lăn ép, không cần giặt và chà, sau đó giảm cường độ lao động của người vận hành.



• Hệ thống đo lường



Áp dụng thiết bị đo độ dày có độ chính xác cao với động cơ servo. Tất cả áp lực con lăn sẽ được điều chỉnh tự động.







• Không có hệ thống áp lực



Không có con lăn ép, sử dụng hệ thống hút dòng chảy cao, nó có thể giữ độ cứng ban đầu của ván. Bảo vệ ván tốt hơn.



• Hệ thống hiệu chỉnh cầu tờ trên cùng.

.

Hệ thống này dành cho việc nạp tờ trên cùng ở phần cầu, nó có thể làm cho tờ trên cùng căn chỉnh. Để tăng cường độ chính xác của giấy.

• Bộ phận nâng thủy lực.



Áp dụng hệ thống nâng thủy lực. Khi bạn nhấn nút, nó sẽ nâng lên. Nó thuận tiện để rửa con lăn keo.



• Điều khiển riêng biệt con lăn keo.



Sử dụng một động cơ riêng biệt để điều khiển con lăn keo, khi máy cần dừng, con lăn keo sẽ không dừng. Nó có thể giữ keo tốt, không bị tràn. Sau đó để tiết kiệm keo.



• Hệ thống quản lý đơn hàng



Chức năng bộ nhớ đơn hàng. Máy có thể lưu trữ bản ghi đơn hàng trước đó. Khi bạn muốn thực hiện công việc trước đó. Chỉ cần gợi lên đơn hàng trước đó, máy sẽ tự động điều chỉnh theo dữ liệu đơn hàng này.



• Hệ thống phát hiện tờ giấy kép trên cùng



Hệ thống này có thể phát hiện giấy trên cùng khi chạy để tránh nạp giấy kép cùng một lúc.



Một số danh sách bộ phận



Serial	Phần	Quốc gia	Thương hiệu
1	Động cơ chính	Đức	Siemens
2	Bộ điều khiển chuyển động	Trung Quốc	Thiết kế tự động của Innovo
3	Servo chính (Yaskawa với máy biến áp)	Nhật Bản Trung Quốc	Yaskawa Verchi
4	PLC	Đức	Siemens
5	Bơm áp suất chân không	Đức	Becker
6	Bộ chuyển đổi tần số	Đức	Siemens
7	Servo đo phía trước	Nhật Bản	Yaskawa
8	Bộ mã hóa	Nhật Bản	Omron
9	Động cơ ép	Đài Loan	CPG
10	Động cơ điều chế chiều rộng động cơ chính	Đài Loan	CPG
11	Động cơ chiều rộng nạp	Đài Loan	CPG
12	Động cơ nạp	Đài Loan	Liming
13	Bộ giảm tốc độ giấy	Đài Loan	Liming
14	Xích	Trung Quốc	Tùy chọn Nhật Bản
15	Rơ le	Nhật Bản	Omron
16	Công tắc quang điện	Đài Loan	FOTEK
17	Rơ le trạng thái rắn	Đài Loan	FOTEK
18	Công tắc lân cận	Nhật Bản	Omron
19	Rơ le mực nước	Đài Loan	FOTEK
20	Công tắc tơ	Pháp	Schneider
21	Thanh trượt và thanh dẫn hướng tuyến tính	Đài Loan	HIWIN
22	Chiết áp	Nhật Bản	TOCOS
23	Nút	Pháp	Schneider
24	Điện trở phanh	Đài Loan	TAYEE
25	Màn hình cảm ứng	Đài Loan	WEINVIEW
26	Công tắc không khí	Pháp	Schneider
27	Rơ le nhiệt	Pháp	Schneider
28	Hệ thống nguồn DC	Đài Loan	Mingwei















Máy lật chồng ZSD

Giới thiệu sản phẩm

Máy xếp chồng là một sản phẩm phụ trợ của máy dán ván, bao gồm một bàn giấy chậm, một bàn xếp giấy, một bàn xoay và một bàn nhận giấy. Trong đó, giấy được kết nối với bộ phận giấy crepe thông qua bàn nạp chậm và giấy được xếp thành một chồng giấy rồi gửi vào bàn xoay, và cơ chế lật chồng giấy trong bàn xoay được sử dụng để lật chồng giấy một lần và lật nó sang bàn xoay.

Phần trên được nạp vào cơ chế tách giấy bằng cơ chế băng tải và sau đó đi vào đầu bàn nhận. Sau khi hoàn thành toàn bộ giấy, giấy được thả xuống pallet của bàn nhận, do đó đạt được việc đếm giấy, lật giấy và xếp giấy hoàn toàn tự động. Nó có những ưu điểm của việc làm phẳng và dán giấy và giảm đáng kể yêu cầu về nhân lực và cải thiện hiệu quả việc giao giấy một cách hiệu quả, giảm cường độ giao hàng thủ công.

Đặc điểm hiệu suất
A. Pallet có thể được đẩy vào máy tự động.
B. Phù hợp với máy dán ván tốc độ 12.000 chiếc/giờ.
C. Chế độ lật có thể được thay đổi để ngăn giấy bị cong.
D. Chức năng thu thập không dừng để cải thiện hiệu quả sản xuất.
E. Giảm lao động và giảm cường độ lao động.
F. Giấy có thể được vỗ gọn gàng và xếp thành chồng.
G. Máy có thể phù hợp với máy dán ván của các nhà sản xuất khác nhau.
H. Giấy có thể đi ra từ phía sau hoặc bên cạnh.
I. Điều chỉnh một cú nhấp chuột (chỉ cần nhập kích thước giấy).
J. Giám sát video (tùy chọn).
Thông số:

Model	ZSD1500	ZSD 1700	ZSD 1900	ZSD 2200
Kích thước giấy tối đa	1500*1500mm	1700*1700mm	1900*1900mm	2200*2100mm
Kích thước giấy tối thiểu	420*450mm	420*450mm	420*450mm	420*450mm
Tốc độ	12000pcs/h
Công suất	8kw	10kw	16kw	16kw
Trọng lượng máy	4000kg	4000kg	4500kg	4500kg
Điện áp	380VAC/3P	380VAC/3P	380VAC/3P	380VAC/3P
Kích thước	8100*2900*3150mm	8100*2900*3150mm	13800*2700*2950mm	13800*2900*2950mm





Giới thiệu chi nhánh

1. Bộ phận tách

Phần này có chức năng tăng tốc để tách các tờ nhanh chóng. Đồng thời, người vận hành có thể chọn ra các sản phẩm không đạt tiêu chuẩn.
2. Đếm và Xếp chồng

Phần này có thể vỗ giấy gọn gàng và gửi nó ra. Chiều cao xếp giấy có thể được điều chỉnh bằng vị trí cảm biến.

3. Thiết bị xoay

Phần này có thể gửi giấy đến bàn giao và hoạt động của phần này được điều khiển bởi động cơ servo. Ngoài ra, chúng ta cũng có thể điều chỉnh chế độ lật trong màn hình.

4. Bàn giao

Phần này có thể vỗ giấy gọn gàng và xếp nó thành một chồng giấy. Nó có chức năng giao hàng không dừng.
5. Màn hình cảm ứng

Chúng ta có thể đặt kích thước giấy ở đây, hướng sẽ được điều chỉnh tự động.

Tùy chọn:
1. Lối ra tự động

Thiết bị con lăn sàn này có thể tự động đưa chồng giấy ra.





2. Bộ nạp khay tự động



Thiết bị này tự động đẩy khay vào máy để dễ vận hành.
