Máy sơn phút tự động tốc độ cao cho sơn bìa ván lợp hiệu suất cao

Máy Cán Màng Tự Động Tốc Độ Cao cho Cán Giấy Sóng Hiệu Suất Cao​

1. Mô tả sản phẩm

1.1 Chức năng:

Giấy có thể được cán với bìa để tăng độ bền và độ dày của vật liệu hoặc các hiệu ứng đặc biệt. Sau khi cắt khuôn, nó có thể được sử dụng cho hộp bao bì, bảng quảng cáo và các mục đích khác.

1.2 Cấu trúc:

A. Bộ nạp giấy trên: Nó có thể gửi các chồng giấy 120-800gsm từ trên xuống.

B. Nạp dưới: Nó có thể gửi bìa 0,5~10mm từ dưới lên.

C. Cơ chế dán keo: Nước dán có thể được bôi lên giấy đã nạp.

D. Tổ chức điều tiết - Phù hợp với hai tờ giấy theo dung sai đã đặt.

E. Băng tải tạo áp lực... Ép giấy đã gắn và chuyển nó đến phần giao hàng.

1.3 Nguyên tắc:

Giấy trên được gửi ra bởi bộ nạp giấy trên và được gửi đến bộ phát hiện khởi động của cơ chế định vị để phát hiện. Sau đó, giấy dưới được gửi ra; sau khi giấy dưới được phủ keo trên bánh xe keo, giấy trên và giấy dưới lần lượt được chuyển đến các bộ phát hiện đồng bộ giấy ở cả hai bên, sau khi phát hiện, bộ điều khiển tính toán giá trị lỗi của giấy trên và giấy dưới, và thiết bị bù servo ở cả hai bên của giấy bù giấy đến một vị trí định trước để nối, và sau đó tạo áp lực vận chuyển. Máy ép giấy và chuyển nó đến máy giao hàng để thu thập thành phẩm.

1.4 Vật liệu áp dụng:

Dán giấy --- Giấy mỏng 180 ~ 800g/m, bìa cứng.

Giấy dưới---0,5~10m/m bìa, bìa một mặt, giấy sóng nhiều lớp, bảng ngọc trai, bảng tổ ong, bảng xốp.

Keo - nhựa, v.v., giá trị PH từ 6 ~ 8, có thể được bôi lên keo.

Thông số:

Tính năng cấu trúc:

◆ Áp dụng hệ thống điều khiển truyền động hàng đầu thế giới, chỉ cần nhập kích thước giấy, hệ thống tự động điều chỉnh.

◆ Lắp ráp tốc độ cao bằng máy tính, lên đến 12.000 chiếc mỗi giờ.

◆ Đầu cấp khí kiểu Chuanliu, với bốn bộ vòi phun phía trước và bốn bộ vòi hút.

◆ Khối Feida áp dụng bìa xếp thấp, có thể lắp giấy vào pallet và có thể cài đặt bộ xếp trước có hỗ trợ đường ray

◆ Sử dụng nhiều bộ mắt điện để biết vị trí tiến của đường dưới và làm cho động cơ servo ở cả hai bên của giấy mặt tự xoay để bù cho sự liên kết giấy trên và dưới, chính xác và trơn tru.

◆ Hệ thống điều khiển điện tử đầy đủ chức năng, sử dụng giao diện người-máy và hiển thị mô hình chương trình PLC, có thể tự động phát hiện điều kiện hoạt động và hồ sơ công việc.

◆ Hệ thống bổ sung keo tự động có thể tự động bù cho keo bị mất và phối hợp với tái chế keo.

Tốc độ tối đa: 17000 tờ/giờ

GIỚI THIỆU CHI NHÁNH:

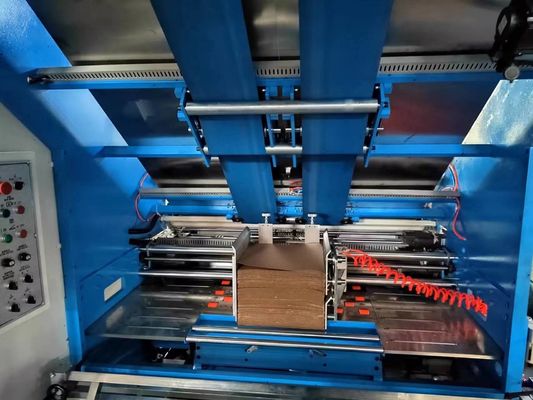

1. NẠP GIẤY DƯỚI


Sử dụng hệ thống điều khiển điện động cơ Servo nhập khẩu, với hút NITTA của Nhật Bản
băng tải để tạo bộ biến tần công suất hút và băng tải được làm sạch bằng con lăn nước; Đã được cấp bằng sáng chế
Công nghệ để đảm bảo giấy sóng và bìa cứng đi ra trơn tru và vận hành đơn giản.


2. CƠ CHẾ NẠP TỜ TRÊN

Cả việc nâng giấy và vòi phun nạp của bộ nạp tự động tốc độ cao chuyên dụng đều có thể được điều chỉnh tự do để thích ứng với cả giấy mỏng và giấy dày. Cùng với bơm Becker. Đảm bảo giấy nạp trên chạy nhanh và trơn tru.


3. HỆ THỐNG ĐIỆN

Được thiết kế theo yêu cầu CE của Châu Âu, đảm bảo độ ổn định của máy, hiệu quả cao và ít hỏng hóc. Sử dụng giao diện người-máy và kết hợp PLC, hiển thị tất cả thông tin, chẳng hạn như cảnh báo, phát hiện lỗi, lỗi và tốc độ hoạt động, v.v. trên màn hình trong nháy mắt.


4. PHẦN XẾP TRƯỚC

Hệ thống xếp trước với chức năng cài đặt trước có thể được đặt làm kích thước giấy thông qua màn hình cảm ứng và được định hướng tự động để giảm thời gian thiết lập một cách hiệu quả.



5. TRUYỀN ĐỘNG

Băng đồng bộ Gates cùng với vòng bi SKF làm truyền động chính được áp dụng để đảm bảo độ ổn định. Cả con lăn áp lực, con lăn làm ẩm và giá trị keo đều có thể dễ dàng điều chỉnh bằng tay cầm với bộ mã hóa cơ học.

6.Hệ thống định vị trái-phải




7. HỆ THỐNG ĐỊNH VỊ & CON LĂN KEO


Việc sử dụng nhiều bộ cảm biến quang điện ở vị trí tương đối của các tờ dưới,
điều khiển các tờ trên ở cả hai bên của động cơ servo để thực hiện hành động bù độc lập, để định vị chính xác giấy trên và giấy dưới.
Con lăn bằng thép không gỉ, không bao giờ bị gỉ, sau khi mài hẹp,
giảm thiểu lượng keo được phủ đều.
Con lăn xuống được làm sạch bằng con lăn nước.


8. HỆ THỐNG VẬN HÀNH MÀN HÌNH CẢM ỨNG


Nó áp dụng điều khiển tập trung của màn hình cảm ứng, nhận ra đối thoại người-máy với giao diện người-máy có độ phân giải cao và nhận ra việc giám sát động thời gian thực của hoạt động và lỗi, giúp việc điều chỉnh và khắc phục sự cố thuận tiện hơn



9. HỆ THỐNG NẠP CẠNH DẪN (TÙY CHỌN)


Hệ thống này là tùy chọn, phù hợp hơn với các tờ dưới có kích thước lớn và dày.


10HỆ THỐNG HÚT LỚN CHO GIẤY DƯỚI ( BỘ NẠP SERVO TRỤC () Hệ thống này là tùy chọn, nếu sản phẩm của bạn có bìa cứng, bìa sóng và 3 hoặc 5 lớp. bạn có thể chọn hệ thống này.1


11

.HỆ THỐNG HÚT LỚN CHO GIẤY DƯỚI ( TÙY CHỌN) Hệ thống này là tùy chọn, nếu sản phẩm của bạn có bìa cứng, bìa sóng và 3 hoặc 5 lớp. bạn có thể chọn hệ thống này.1


2


. HỆ THỐNG BÔI TRƠN TỰ ĐỘNG (TÙY CHỌN)  Bôi trơn vòng bi thường xuyên để kéo dài tuổi thọ của vòng bi 13. GIÁM SÁT VIDEO (TÙY CHỌN)


Tùy chọn này có thể theo dõi máy đang chạy, người vận hành không cần đi bộ xung quanh máy thường xuyên.

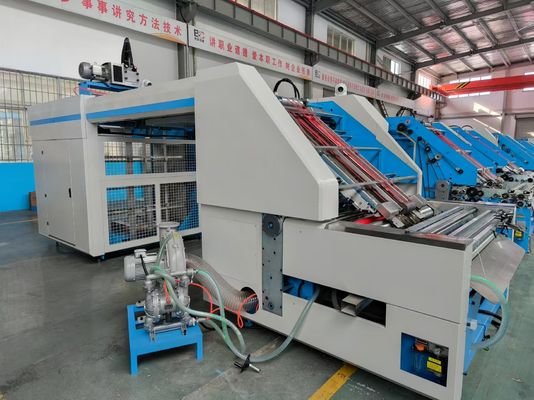

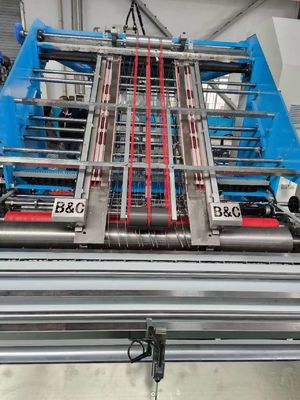

Hình ảnh máy
